Schiedel二重断熱煙突

ヨーロッパシェアNO.1の名門煙突メーカー シーデル
薪ストーブ用二重断熱煙突 Eco-ICID RITE-VENT
(エコアイシーアイディー ライトベント)


◆Eco-ICID RITE-VENT
Eco-ICIDの煙突システムは、特に高温化する薪など固形燃料の燃焼用煙突としてデザイン開発されたステンレス製の二重断熱煙突です。
アウターケース(外管)は煙突を何本も接続する際にかかる荷重に充分耐えうる材質・構造となっており、一方インナーライナー(内管)はアウターとは独立して組まれ、熱に対する伸縮性に対応する構造となっています。
そのため、熱による伸縮は各部材のジョイント部で吸収し、他の部材に影響を与えることがなく、システム全体の品質、性能を長期に渡って維持します。
また、煙突使用時の最大の懸念事項である腐食に対して優れた耐腐食性能を誇り、国際的に認知されているガステック(Gastec)をはじめ、様々な認証機関の耐腐食性テストに合格しています。
◆仕様
アウターケース :材質 ステンレススチール(SUS304)厚み 0.5mm
インナーライナー:材質 ステンレススチール(SUS316L:1.4404:X2CrNiMo 17-12-2)厚み 0.5mm
断熱材:スパーウールプラス
通常想定排気温度:450~550℃
耐熱温度:1000℃(断熱材1200℃)
耐圧力限度:40Pa
仕上げ:レザー・ガス溶接
熱抵抗(熱伝導):0.4㎡KW(200℃使用時)
◆適合規格(Approvals)

・耐腐食性 V2/V3 認証
・BS476 Part20(4時間耐火耐久テスト)認定※
・CE規格 EN-1856-1/TUV 0036/CPD9195001全ての製品で承認
・Gastec、MPA、TUV 耐腐食性テスト合格
・HETAS 固形燃料機器承認リスト掲載
・工場規格 (Quality Management Scheme)BS EN ISO9001:2008取得
※4時間耐火耐久テストとは
建築物の建材に対して実施される試験で、537℃からスタートし、5分単位で徐々に温度を上げ、4時間かけて最終的に1093℃の熱にさらされても、従来の機能を維持しているか証明・認定する厳しいテストです。
◆断熱性能 スパーウールプラス(Superwool Plas Blanket)
Eco-ICID二重断熱煙突には、EN-1094-1を取得した耐熱温度1200℃のMorgan社製スパーウールプラスを断熱材として使用しています。
1100~1200℃の使用状況可下でもわずか1%の収縮率という圧倒的な耐火性能を誇り、万一煙道内火災等が起きた場合でも建物への影響を最小限に留めるため、安心して使用することができます。
◆ステンレススチール「SUS304」「SUS316」と「SUS316L」の違い
304にニッケル量を増やしモリブデンを加え耐腐食性と耐火性を高めたものが316です。
さらに炭素を抑えニッケル量を増やし、より優れた耐腐食性と加工柔軟性を増したものが316Lです。
ステンレススチールは約550~900℃の高温下で素材中の炭素とクロムが結合することで腐食が起こり、特にこの腐食は金属加工品の弱点になりやすい溶接部で起こる傾向にあります。
316Lは炭素量の割合が316より低く抑えているので腐食の確率が低くなります。
さらにレアメタルであるニッケル量を増やすことで、精密に加工して仕上げ時に頑強な強度を保つことができます。
この特質は高温状態の際にも発揮され、ステンレススチール製煙突の中でも特に耐腐食性に優れている316Lだからこそ、長期に渡って性能を維持し、安心して使用できるのです。
◆特徴
・ツインロックジョイントシステムとロッキングバンドで簡単かつ安全な接続ができます。
・バンド式ロッキングバンドは部材メス部1か所につき1個付属します。
・インナーライナーに高いレベルでの耐腐食性を実現する316Lステンレススチールを使用しています。
・25mmのスパーウールプラスが煙突内の高温を維持して最大限の排気効率とドラフトを実現します。
・煙突内が高温でも、アウターケースは低温を維持するため安全です。
・接合部メス部にキャピラリーブレークを設けることにより、筒内に水蒸気や湿気が入り込むのを防ぎ、水分を受け止めて熱で蒸発する仕組みになっています。

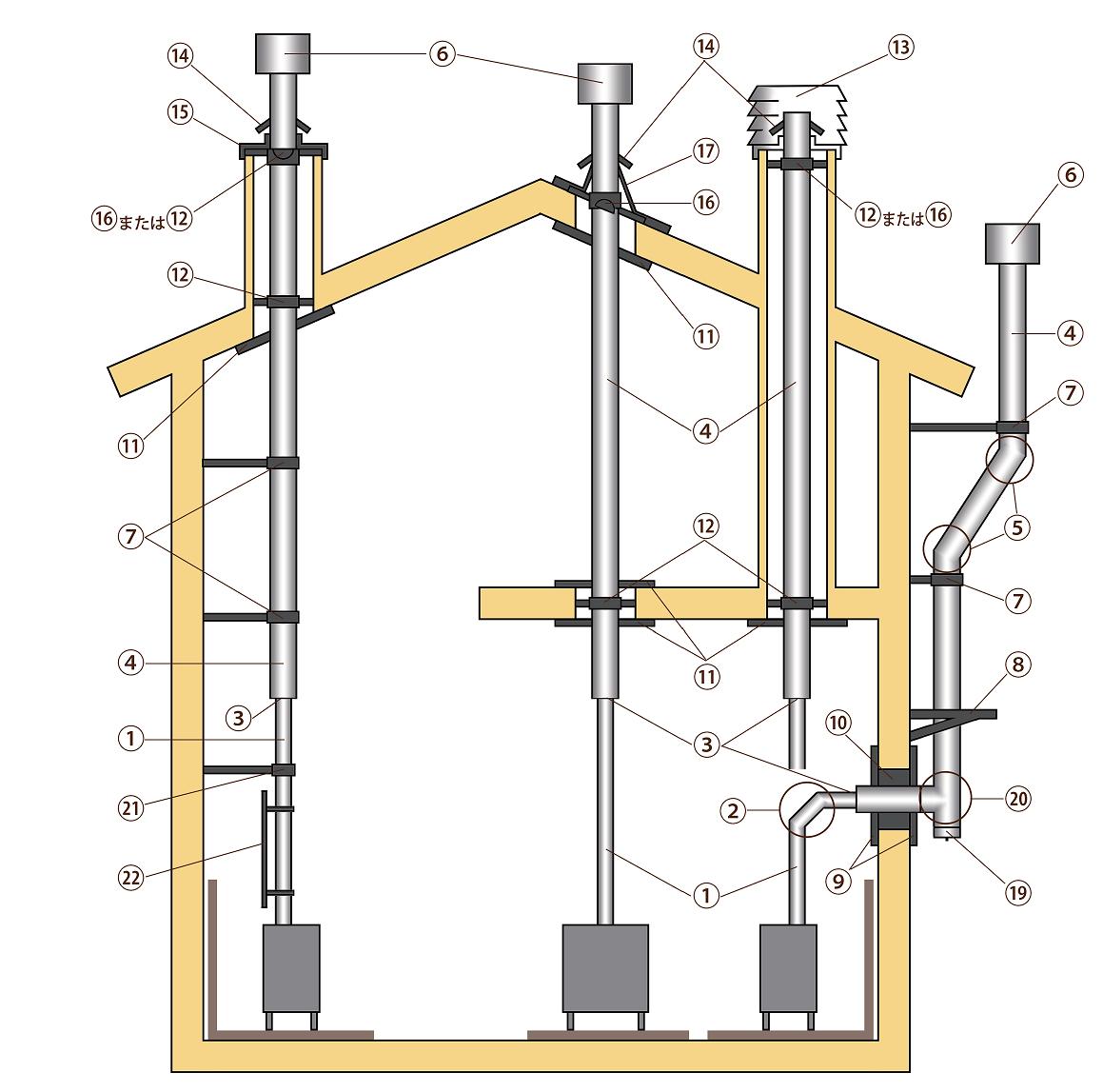

◆薪ストーブ煙突設置例


①シングル煙突 直筒 ②シングル煙突 90° エルボ ③変換アダプター ④二重断熱煙突 直筒
⑤二重断熱煙突 エルボ ⑥ターミナルトップ  ⑦ウォールバンド+アジャスターレッグ
⑧ウォールサポート+アジャスターレッグ ⑨スクエア化粧板 ⑩メガネ石 ⑪天井仕切板
⑫アジャスターサポート ⑬角トップ ⑭ストームカラー ⑮チムニートップ ⑯ルーフサポート
⑰フラッシング ⑱ロッキングバンド ⑲ドレインプラグ ⑳二重断熱煙突 90° T
21.ウォールバンド(シングル用)22.パイプヒートシールド
