チムニーファン(強制排気ファン)に3芯コードを接続する方法。
◆チムニーファン(強制排気ファン)に3芯コードを接続する方法。
日本で購入する3芯コードと配色が違うため結線の仕方を紹介します。

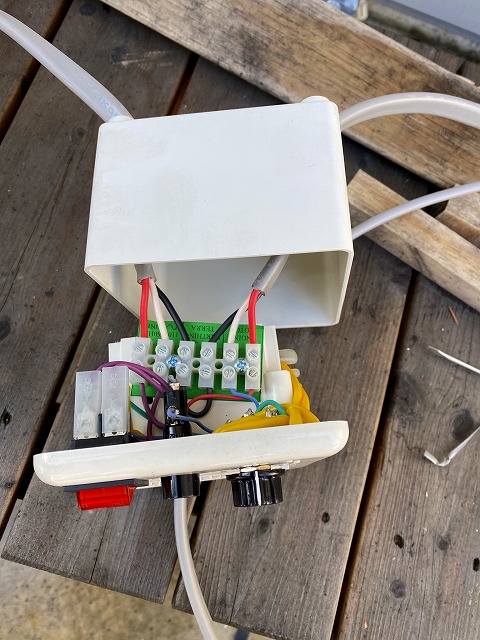

チムニーファンとコントローラー間の結線、上がモーターからの配線、下はコントローラへ

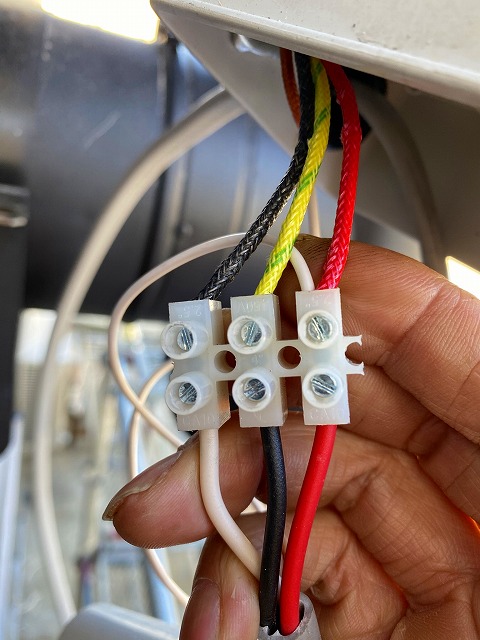

ワンタッチ方式接続の方法

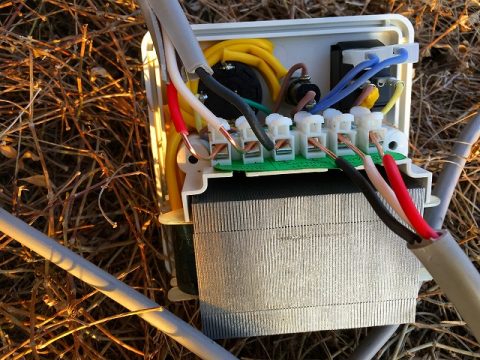

コントローラの結線、左は電源・右がモーター側へ

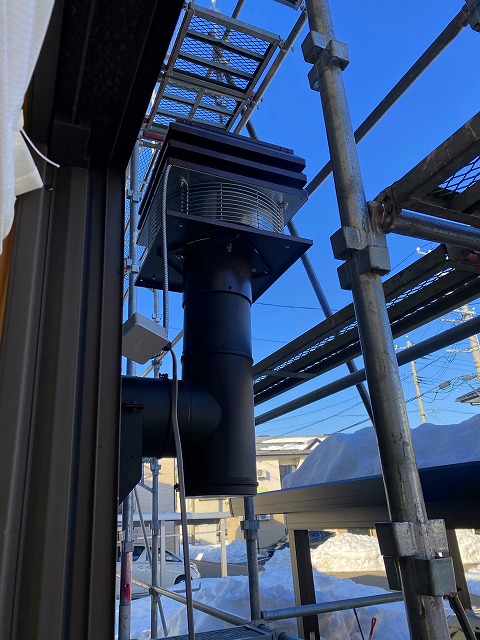

取り付け例
取り付け例
取り付け例
取り付け例
